冷熱沖擊試驗箱工作室原理講解

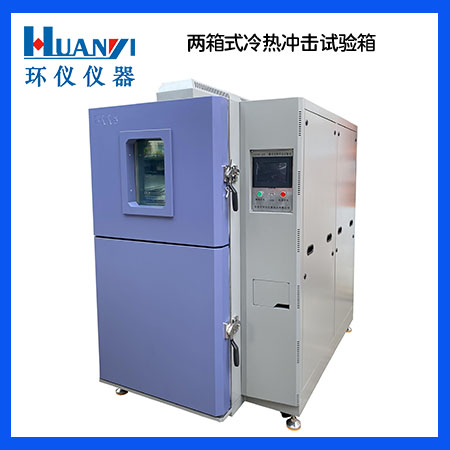

我們知道，冷熱沖擊試驗箱可以分為二箱式和三箱式，它們都包含了高溫區，低溫區和試驗區三個工作室，這三個區域在實驗中起到什么樣的原理呢？下面為大家講解一下。

冷熱沖擊試驗箱工作室的工作原理如下：

1.高溫區：首先，高溫區的感溫傳感器探測區間里面的溫度，溫度轉化為電信號，與設定溫度信號進行比較，然后，比較后的信號傳遞到信號控制固態繼電器，最后通過控制繼電器來調節加熱器輸出功率大小，從而達到自動控溫的目的。

2.低溫區：冷熱沖擊試驗箱低溫區溫度由風道中的加熱器、蒸發器以及風機的工作狀態決定。首先，通過膨脹閥的節流功能，控制制冷劑流出進入工作室內的蒸發器，吸收工作室內熱量并降低工作室溫度。

然后，氣化后的空氣被壓縮機吸入，并壓縮成高溫、高壓氣體進入冷凝器中被冷凝成液體，再經篩檢程序，通過膨脹閥節流后，重新又進入工作室內，蒸發器吸熱并氣化然后再被壓縮機吸入壓縮。如此往復回圈工作，使工作室溫度降到設置的溫度要求。

3.試驗區：由控制器設定的程序，根據測試的要求，在低溫或高溫區之間切換。在完成溫度切換之后，高溫區或低溫區形成空氣閉路循環，能夠迅速達到試驗的目標溫度。冷熱沖擊試驗箱試驗區內采用強制軸流“散性”式回圈風工作，可以大大提高設備運行的波動度、均勻度等參數。

4.簡單的說，就是高溫區使用傳感器對比溫度來完成溫度調節，低溫區采取壓縮機冷卻空氣來完成溫度降低，試驗區采用閉路循環以達到迅速降溫，從而達到溫度沖擊的效果。

以上就是冷熱沖擊試驗箱三個工作室的工作原理，了解清楚其工作原理，對我們做試驗，以及合理使用設備起到重要作用，同時也可以避免一些錯誤的操作，導致人身傷害以及設備的故障。
